Hệ mặt dựng nhôm kính Unitized
Giải pháp bao che module đồng bộ 100% tại nhà máy CPM, rút ngắn 50% tiến độ thi công thực địa, tối ưu khả năng kín khít, cách âm, cách nhiệt cho các tòa tháp cao tầng.
Leadvisors Tower - Mặt đứng hoàn thiện
Đố nhôm định hình 6063-T6 & Kính Low-E cản nhiệt 2 lớp
Viettel Complex - Khối đế cong 3D
Module uốn bán kính lớn kết hợp lam nhôm tản nhiệt thông minh
Bản mã neo 3D Anchor & Khóa ngàm âm dương
Hệ ngàm interlock tự khóa kín khí và chuyển vị chống rung chấn
Lancaster Luminaire - Hiệu ứng đêm
Kính phản quang chống chói kết hợp khe đèn LED kiến trúc
Hệ mặt dựng Unitized
Module tiền chế chuẩn xác 100% tại nhà máy, tối ưu tải trọng gió và độ kín khít cho cao ốc.
Nhận tư vấn giải pháp arrow_forwardMặt dựng nhôm kính là một trong những giải pháp được sử dụng phổ biến trong các công trình kiến trúc hiện đại như tòa nhà văn phòng, khách sạn, trung tâm thương mại, khu phức hợp và nhiều công trình cao tầng. Với đặc điểm tạo bề mặt kiến trúc hiện đại, đồng bộ và có tính thẩm mỹ cao, hệ mặt dựng nhôm kính ngày càng đóng vai trò quan trọng trong thiết kế và hoàn thiện mặt ngoài công trình.
Tùy theo yêu cầu thiết kế, phương án thi công và đặc điểm của từng dự án, mặt dựng nhôm kính có thể được triển khai theo nhiều hệ khác nhau. Trong đó, ba hệ phổ biến gồm Stick, Semi-Unitized và Unitized. Mỗi hệ có nguyên lý thi công và đặc điểm riêng, phù hợp với từng loại công trình.

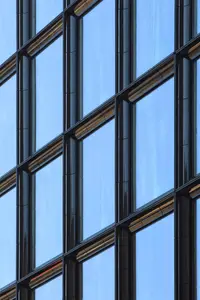

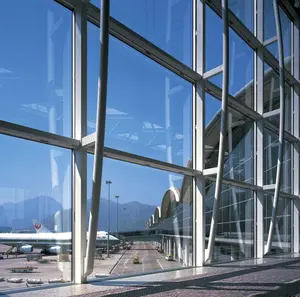

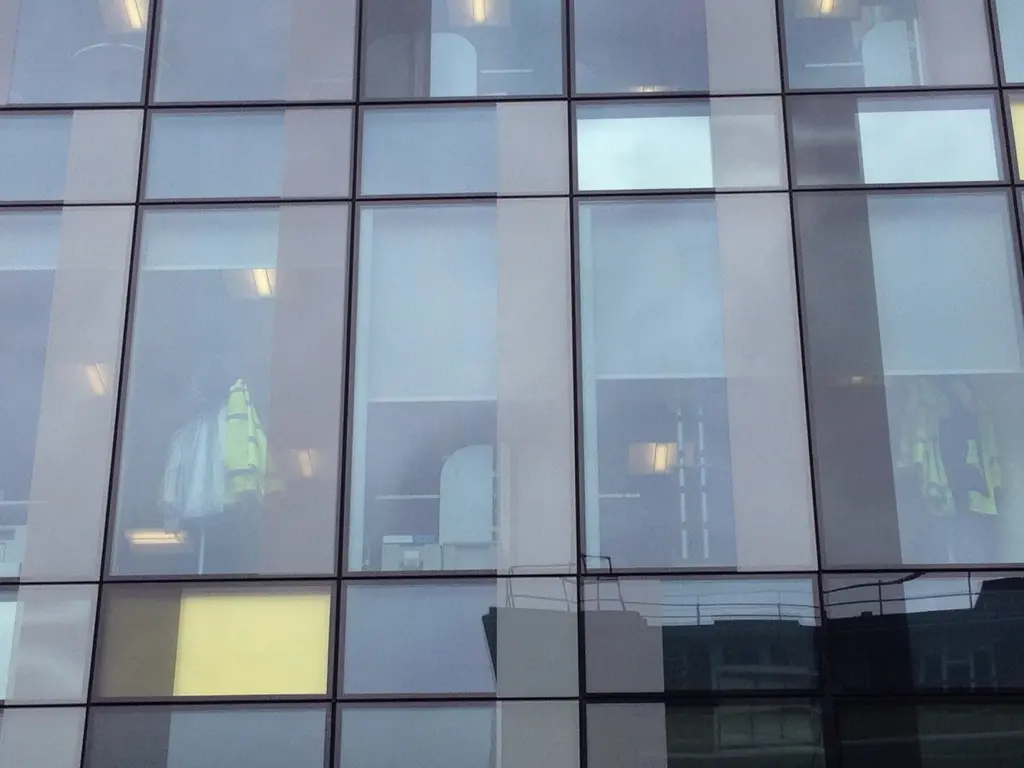

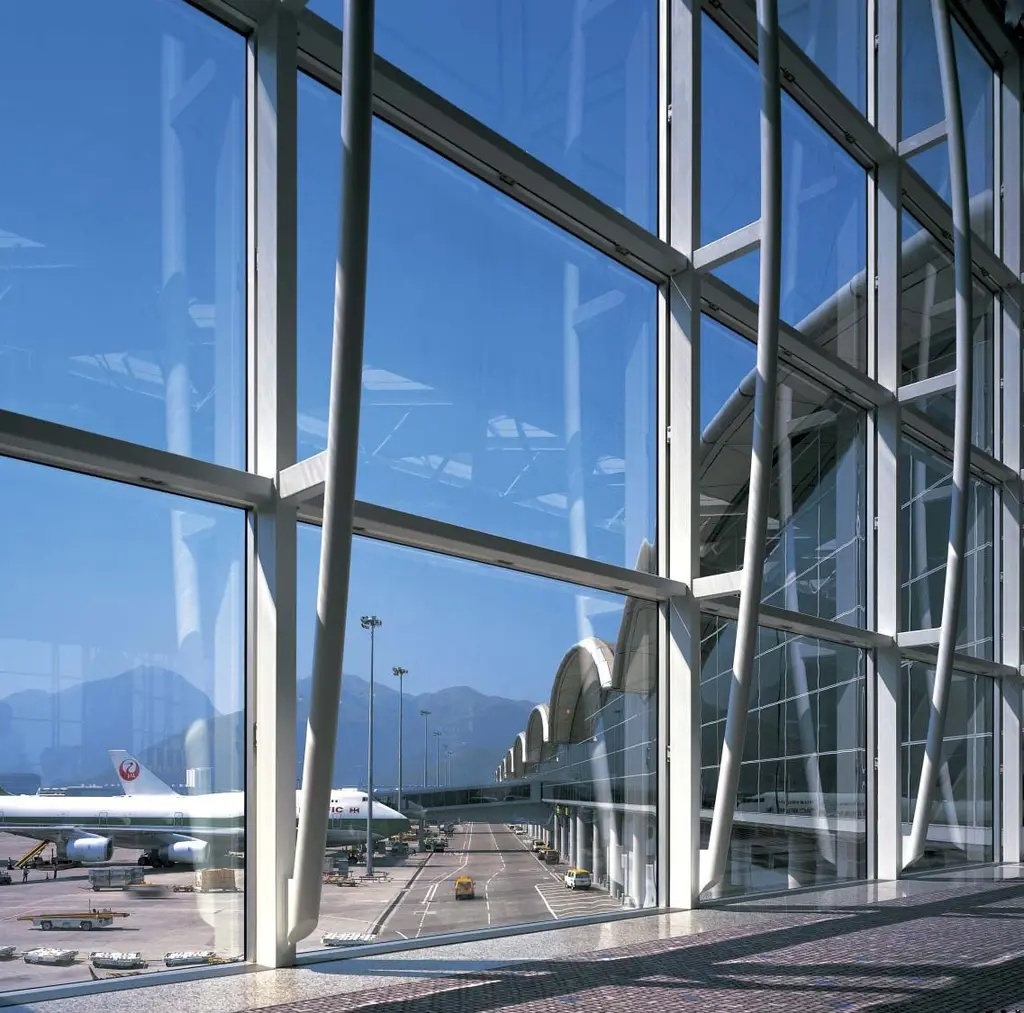

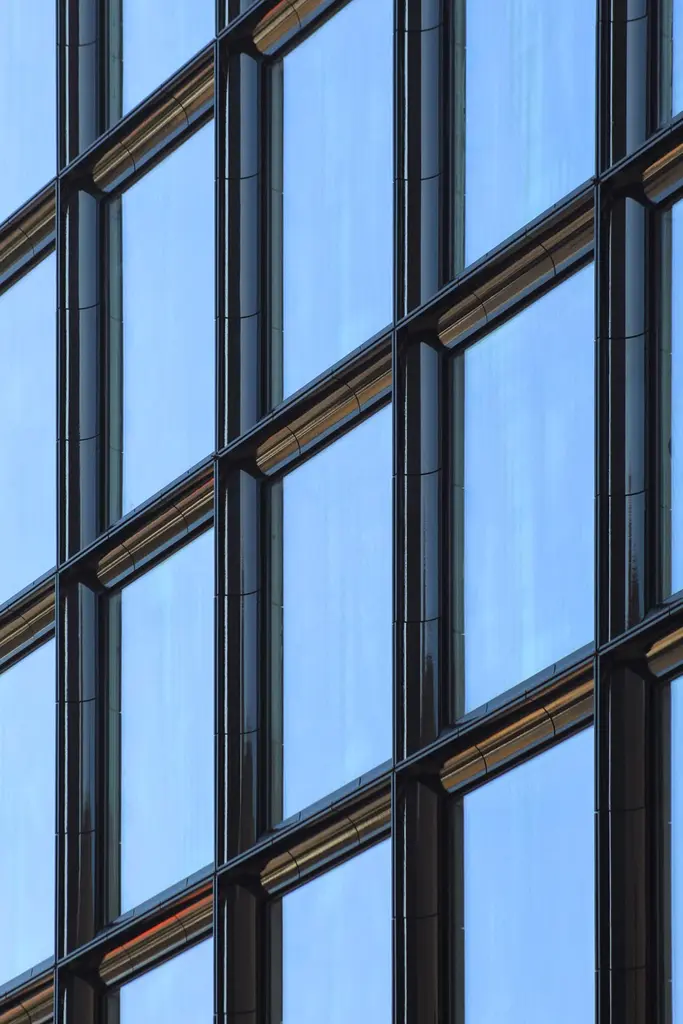

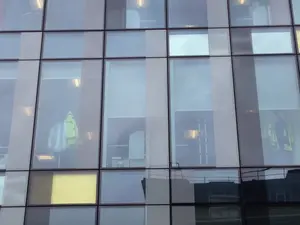

Hệ mặt dựng Unitized
Hệ mặt dựng Unitized là một trong những giải pháp công nghệ tiên tiến trong ngành mặt dựng nhôm kính.
Hệ thống Unitized được sử dụng rộng rãi trong các công trình hiện đại, đặc biệt là cao ốc văn phòng, khách sạn, trung tâm thương mại và các công trình cao tầng có yêu cầu cao về kiến trúc mặt ngoài.
So với các phương pháp thi công truyền thống, hệ Unitized được phát triển theo hướng lắp ghép các module, phù hợp với những dự án cần tính đồng bộ cao trong thiết kế và triển khai.
Hiện nay, Unitized đang trở thành một trong những xu hướng thiết kế mặt dựng phổ biến trên thế giới, đặc biệt tại các công trình kiến trúc hiện đại có quy mô lớn.
Việc lựa chọn hệ Unitized, Semi-Unitized hay Stick cần dựa trên nhiều yếu tố như đặc điểm kiến trúc, quy mô công trình, yêu cầu kỹ thuật và phương án thi công thực tế.
Lựa chọn hệ mặt dựng phù hợp cho từng công trình
Mỗi hệ mặt dựng nhôm kính có nguyên lý triển khai và đặc điểm riêng. Vì vậy, không có một hệ thống duy nhất phù hợp với mọi loại công trình.
Hệ Stick được lắp ráp trực tiếp tại công trường theo nguyên tắc khung nhôm trước, kính sau. Hệ Semi-Unitized kết hợp các đặc điểm của Stick và Unitized, trong khi hệ Unitized là giải pháp công nghệ tiên tiến, được sử dụng rộng rãi tại các công trình cao tầng hiện đại.
Việc nghiên cứu và lựa chọn đúng hệ mặt dựng ngay từ giai đoạn thiết kế sẽ tạo nền tảng quan trọng cho quá trình sản xuất, thi công và hoàn thiện kiến trúc công trình.
Với từng dự án cụ thể, giải pháp mặt dựng cần được xem xét dựa trên yêu cầu thiết kế, quy mô, điều kiện thi công và mục tiêu thẩm mỹ để lựa chọn hệ mặt dựng nhôm kính phù hợp và đồng bộ nhất.

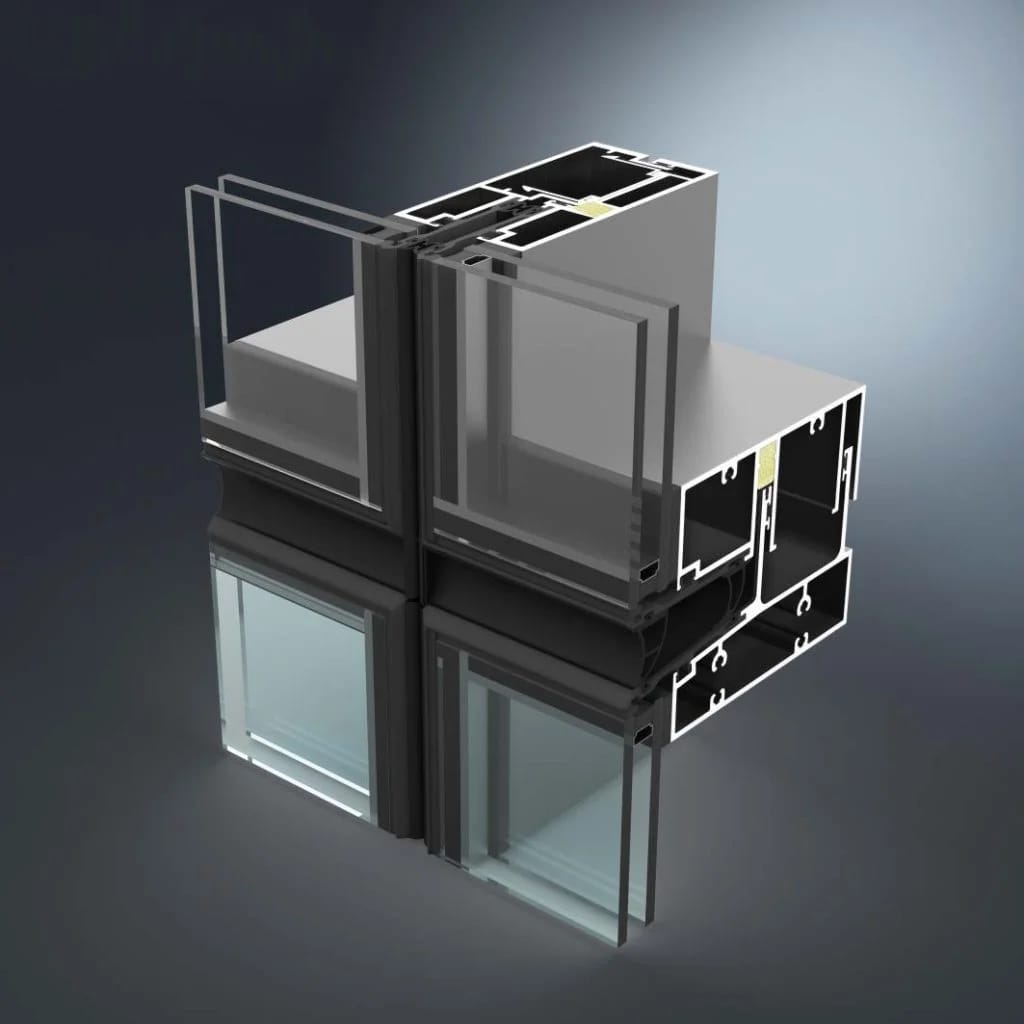

Chi tiết cấu tạo Module Unitized tiêu chuẩn
Phân tích bóc tách các lớp vật liệu chịu tải trọng gió, chống cháy ngăn tầng và hấp thụ chuyển vị động đất theo phương đứng (inter-story drift).
![[BẢN VẼ BÓC TÁCH MÔ HÌNH 3D ISOMETRIC - UNITIZED MODULE]](https://hanoicpm.com/wp-content/uploads/2026/09/he-mat-dung-nhom-kinh-unitized-1.webp)
Profile hợp kim nhôm định hình
Nhôm hợp kim mác 6063-T6 hoặc 6061-T6 đạt chuẩn độ bền cơ lý ASTM B221. Bề mặt xử lý Anodized bảo vệ hoặc sơn bột tĩnh điện PVDF (Fluorocarbon) 3 đến 4 lớp, chống chịu môi trường sương muối và tia UV cường độ cao.
Kính kiến trúc hộp cách âm Low-E
Cấu tạo kính hộp 28mm – 34mm (Kính tôi nhiệt Low-E 8mm + Đệm khí trơ Argon 12-16mm + Kính dán an toàn Laminated 10.38mm), hệ số truyền sáng VLT > 55%, hệ số truyền nhiệt mặt trời SHGC < 0.35.
Hệ gioăng EPDM & Keo kết cấu
Hệ gioăng kép EPDM lưu hóa đúc liền góc có khả năng chống lão hóa trên 25 năm. Keo silicone kết cấu chuyên dụng hai thành phần Dow Corning 983 / Sika SG-500 bơm tự động bằng robot.
Bản mã neo sàn 3D (Anchor Bracket)
Thép đúc mạ kẽm nhúng nóng dày 8mm - 12mm hoặc Inox 316 chịu lực xoắn và rung chấn. Cơ chế ngàm rãnh tinh chỉnh đa hướng 3 trục (X, Y, Z ±25mm) liên kết chắc chắn vào dầm sàn bê tông.
Chỉ số kiểm định & Tải trọng
| Hạng mục kiểm định | Phương pháp / Tiêu chuẩn | Chỉ tiêu CPM cam kết | Ghi chú kỹ thuật |
|---|---|---|---|
| Độ kín khí (Air Permeability) | ASTM E283 / TCVN 9366 | ≤ 0.5 m³/h.m² tại áp lực 300 Pa | Giảm thất thoát nhiệt năng điều hòa không khí 24% |
| Độ kín nước (Water Penetration) | ASTM E331 (Tĩnh) & AAMA 501.1 (Động) | Không rò rỉ tại áp suất 1000 Pa | Thử nghiệm mô phỏng động cơ cánh quạt máy bay |
| Khả năng chịu tải trọng gió | ASTM E330 / AS/NZS 4284 | Tải thiết kế lên đến 4200 Pa | An toàn tuyệt đối trước cuồng phong cấp 16 cao tầng |
| Hệ số cách nhiệt (U-Value) | ISO 10077-2 / ASTM C1363 | U = 1.5 – 2.1 W/m².K | Cầu cách nhiệt Polyamide Technoform dày 24mm |
| Khả năng cách âm (Acoustic STC) | ASTM E90 / ASTM E413 | STC 38 dB – 44 dB | Tối ưu cho văn phòng trung tâm và căn hộ cao cấp |
| Kích thước module panel tối đa | Quy chuẩn kết cấu CPM | Rộng đến 1800mm × Cao 4500mm | Lắp dựng xuyên suốt chiều cao tầng điển hình |
| Chống cháy lan khối ngắt tầng | TCVN 9383:2012 / QCVN 06:2022 | EI 60 phút đến EI 120 phút | Bông khoáng Rockwool tỷ trọng 100kg/m³ bọc tôn kẽm |
Dấu ấn mặt dựng tại các dự án
Leadvisors Tower
Tòa tháp văn phòng Hạng A kiến trúc Nhật Bản — Tổng thầu CPM thiết kế biện pháp kỹ thuật, gia công chế tạo module và lắp dựng hoàn thiện 13.277 m² mặt dựng Unitized kính hộp Low-E cản nhiệt kết hợp hệ mái sảnh Spider inox chịu lực cực hạn.
Viettel Complex
Hệ vách kính cong Unitized bán phần khổ lớn kết hợp hệ lam chắn nắng khí động học và vách kính sảnh thông tầng cách âm STC 42dB.
Lancaster Luminaire
Hệ mặt dựng nhôm kính đồng bộ cách nhiệt cao cấp kết hợp cửa trượt lùa khẩu độ lớn cho khối căn hộ hạng sang và khối đế văn phòng Hạng A.
Hồ sơ kỹ thuật, Tiêu chuẩn & File CAD
Tải trọn bộ bản vẽ mặt cắt profile, bảng tra tải trọng gió và chứng chỉ kiểm định chất lượng ASTM/ISO phục vụ công tác thiết kế bản vẽ thi công.
Catalogue mặt dựng Unitized CPM
Tổng hợp giải pháp, bảng thông số vật liệu kính, profile nhôm mác 6063-T6 và hình ảnh các dự án thực tế tiêu biểu đã triển khai.
Bản vẽ CAD / DWG Mặt cắt Unitized
Bản vẽ kỹ thuật chi tiết mặt cắt ngang mullion, mặt cắt dọc transom, chi tiết bản mã neo neo sàn 3D và gioăng EPDM dành cho kiến trúc sư.
Chứng chỉ kiểm định PCCC QCVN 06:2022
Kết quả thử nghiệm chống cháy lan ngăn tầng EI 60, EI 120 của Viện Khoa học Công nghệ Xây dựng (IBST) và Cục PCCC & CNCH.
Sản phẩm & Giải pháp liên quan
Hệ mặt dựng Semi-Unitized
Giải pháp linh hoạt kết hợp lắp ráp module và định vị khung chịu lực tại chỗ, tối ưu cho khối podium, khách sạn hoặc nhịp cong kiến trúc phức tạp.
Hệ mặt dựng Stick khổ lớn
Ứng dụng đắc lực cho các khối đế trung tâm thương mại, đại sảnh showroom với nhịp kính vượt tầng khổ lớn cùng kết cấu nan profile thanh thoát.
Lam nhôm chắn nắng Louver
Lá liễu, hình thoi, hộp và lam chuyển động điều hướng bức xạ mặt trời.
Trao đổi giải pháp mặt dựng cho công trình của bạn
Đội ngũ kỹ sư mặt dựng giàu kinh nghiệm của CPM sẵn sàng phối hợp cùng chủ đầu tư, tư vấn thiết kế để khảo sát hiện trạng, bóc tách khối lượng và đưa ra phương án tối ưu chi phí cho từng gói thầu.
